Bauwerksdiagnostik

Home Bauwerksdiagnostik

Bauwerksdiagnostik

Ihr bundesweit operierender Ingenieurdienstleister für eine zuverlässige und fortschrittliche Bauwerksdiagnostik aus Düsseldorf – zielführend und wirtschaftlich.

Sie wissen nicht, welche Herangehensweise bei der Sanierung Ihres Eigentums zum gegenwärtigen Zeitpunkt sinnvoll ist? Sind geplante bauliche Maßnahmen angemessen und umsetzbar? Wir beantworten Ihnen sämtliche Fragen und beraten Sie im Detail über die Notwendigkeit methodischer Bauwerksuntersuchungen, welche im Rahmen einer Bauwerksdiagnostik ihre Anwendung finden.

Zustandsanalyse im Detail

In mehreren Arbeitsschritten bewerten wir im Zuge der Bauwerksdiagnostik Ihre Immobilie hinsichtlich der Kriterien Standsicherheit, Verkehrssicherheit und Dauerhaftigkeit – schnell und verständlich.

Wir prüfen den IST-Zustand Ihres Bauwerks mittels zerstörungsfreien und nicht zerstörungsfreien Bauwerksuntersuchungen, welche unteranderem bei objektbezogenen Schadensanalysen (OSA) nach DIN 1076 zum Einsatz kommen. Die Ergebnisse der von uns organisierten und durchgeführten Bauwerksdiagnosen werden in Form von gutachterlichen Stellungnahmen fundiert und verständlich verschriftlicht. Dementsprechend können Sie wichtige bauliche Entscheidungen leichter und sinnvoller treffen.

Darüber hinaus sind wir imstande zahlreiche labortechnische Materialprüfungen durchzuführen, wodurch wir verschiedenste Baustoffe charakterisieren und materialspezifisch bewerten können. Insofern kann die Bausubstanz einer Konstruktion betreffend ihrer technischen Haltbarkeit eingestuft werden.

Mithilfe der Ergebnisse dieser Handlungsoptionen können wir die Schadensanalyse an Ihrem Gebäude konkretisieren, weswegen wir in der Lage sind ein maßgeschneidertes und wirtschaftliches angemessenes Instandsetzungskonzept für Sie zu erarbeiten. Anhand der Ergebnisse der Bauwerksdiagnose ermitteln wir bereits im Vorfeld einer geplanten Sanierungsmaßnahme die Instandsetzungskosten, was Ihnen finanzielle Planungssicherheit verspricht. Weiterhin unterstützen wir Sie tatkräftig, indem unsere Ingenieure die handwerklichen und bautechnischen Arbeiten der Sanierungsmaßnahmen zur Verwirklichung des SOLL-Zustands Ihrer Immobile federführend und fortwährend überwachen. Sie können sich auf unserer Unterseite Ingenieursleistungen über die Feinheiten der Bauabwicklungen detailliert informieren, falls eine Bauwerksdiagnose nicht mehr erforderlich sein sollte.

Nicht zu vergessen: Wenn Sie im Rahmen einer Instandsetzung das optische Erscheinungsbild Ihrer Immobilie künstlerisch und qualitativ aufwerten wollen, lassen unsere Architektenleistungen keine Wünsche offen.

Die Aufnahme zeigt einen Riss in einem Oberflächenschutz-System, welches auf einer Betontragplatte in einer Tiefgarage appliziert wurde. Die Rissbreite von etwa 1,4 mm ist mithilfe einer Risskarte gemessen wurden. Aufgrund der Rissbreite kann Feuchtigkeit und Chloride in den Querschnitt der Betontragplatte einfließen.

Die Aufnahme zeigt die optische Untersuchung eines karbon-bewehrten Feinbetons mithilfe eines Polarisationsmikroskop der Firma Zeiss. Zweck der Untersuchung ist die Beurteilung des Verbunds zwischen der Carbonbewehrung und der Zementmatrix. Die Proben wurden von dem Ingenieurbüro KKOe aus Düsseldorf einem Betonbauteil entnommen.

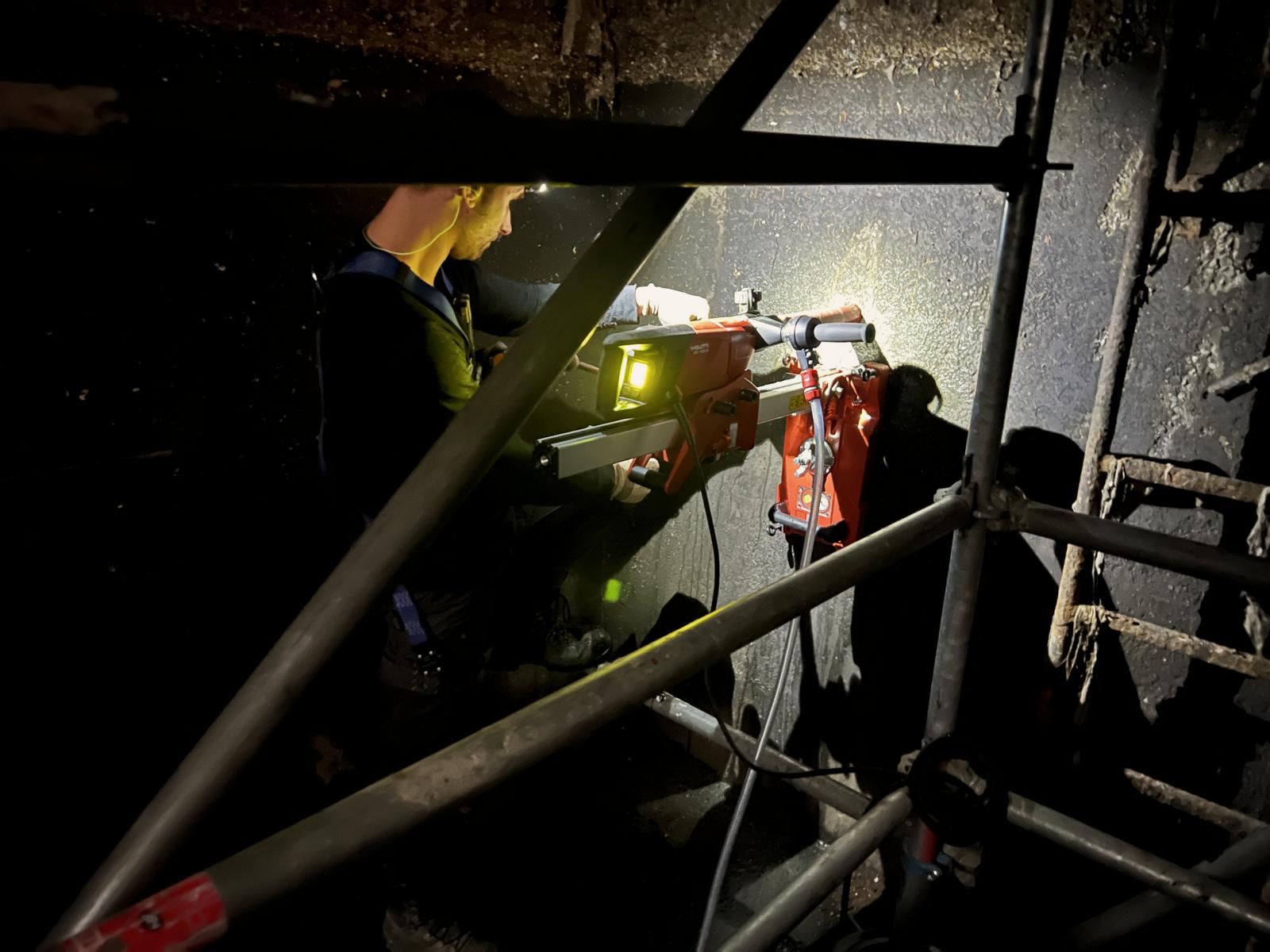

Das Bild zeigt zwei Techniker, die eine Kernlochbohrung in einem Mischwasserbecken zur Prüfung des Bodenaufbaus durchführen.

Die Aufnahme zeigt die Prüfung der Biegezugfestigkeit eines Betonprismas sowie die Prüfung der Druckfestigkeit an einem Betonwürfel entsprechend den Vorgaben der DIN EN 196-1:2005-05 Prüfverfahren für Zement – Teil 1: Bestimmung der Festigkeit

Das Bild zeigt ein Karsten-Röhrchen, mit dem die Wasseraufnahmefähigkeit eines Mauersteins gemäß der Prüfung der Wasseraufnahmefähigkeit einer Mauer nach der DIN EN 772-11:2011-07 Prüfverfahren für Mauersteine - Teil 11: Bestimmung der kapillaren Wasseraufnahme von Mauersteinen aus Beton, Porenbetonsteinen, Betonwerksteinen und Natursteinen sowie der anfänglichen Wasseraufnahme von Mauerziegeln geprüft wird.

Die Aufnahme zeigt die zerstörungsfreie Bestimmung der Rückprallzahl mithilfe eines Schmidt-Hammers an einer Betonwand. Anhand der ermittelten Rückprallzahlen können Rückschlüsse auf die Betongüte bzw. die Druckfestigkeit gezogen werden.

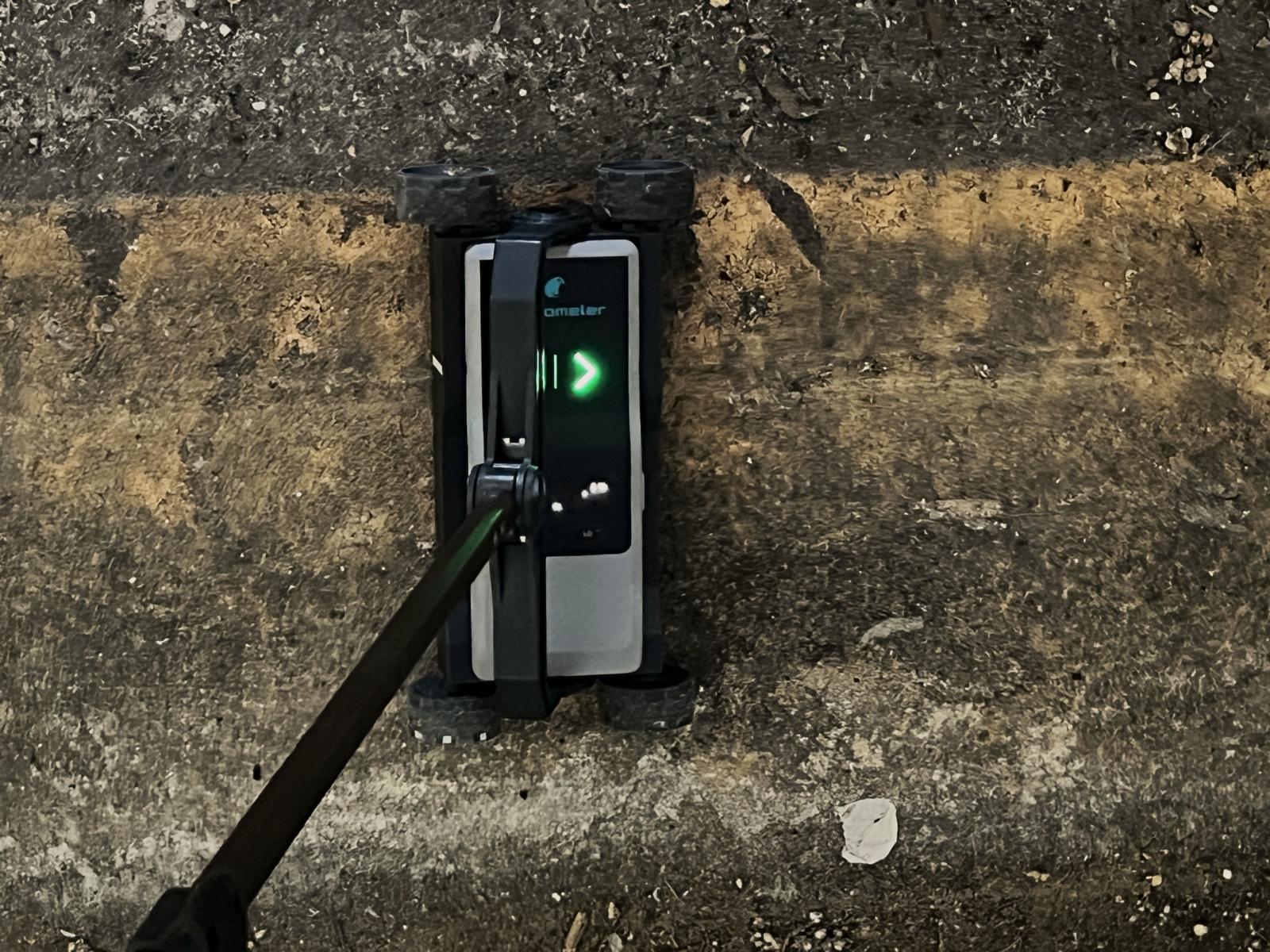

Die Aufnahme zeigt die Messung der Betondeckung einer Betonplatte mithilfe eines Profometers der Firma Proceq. Das Nennmaß der Betondeckung (die Summe aus der Mindestbetondeckung und des Vorhaltemaßes) betrug im Mittel 21 mm, was für die geforderte Expositionsklasse XC4 zu niedrig ist.

Die Aufnahme zeigt die thermogravimetrische Analyse zur Bestimmung der Masseänderung eines beschichteten Verbundwerkstoffs. Die Heizrate beträgt 10 K/min; bis eine Temperatur von 1.100 °C erreicht wird. Die Beschichtung beginnt ab einer Temperatur von etwa 855 °C zu zersetzen. Die Messung dient der Qualitätskontrolle des Herstellungsprozesses des beschichteten Verbundwerkstoffs.

Das Bild zeigt einen Techniker der KKOe Bausachverständige und Ingenieure, der die Betonüberdeckung einer Stütze in einer Tiefgarage entsprechend der DIN EN 1992-1-1:2011-01Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau prüft.

Regelwerke

Die gegenwärtig gültigen Regelwerke dienen als Grundlage der von uns durchgeführten Bauwerksdiagnosen – aktuell und zweckmäßig.

Rund um die Bauwerksdiagnostik umranken sich eine Vielzahl an technischen Regelwerken, Normen und Verordnungen, welche die unterschiedlichen Prüfverfahren für verschiedenste Bauwerke festlegen. Wir können Ihnen zeitgemäße Untersuchungsmethoden nach den anerkannten Regeln der Technik anbieten. Diesbezüglich dienen unteranderem die folgenden Regelwerke aus Untersuchungsgrundlage:

zerstörungsfreie Bauwerksprüfung

Zerstörungsfreie Prüfungen entsprechend den Vorgaben des Deutschen Instituts für Normung (DIN) sowie unter der Einhaltung der Auflagen durch die Europäischen Normen (EN)

DIN EN 13791 | 2020-02 Bewertung der Druckfestigkeit von Beton in Bauwerken und in Bauwerksteilen; Deutsche Fassung EN 13791:2019
DIN EN 12504-2 | 2021-10 Prüfung von Beton in Bauwerken – Teil 2: Zerstörungsfreie Prüfung – Bestimmung der Rückprallzahl; Deutsche Fassung EN 12504-2:2021
DIN EN 12504-4 | 2021-10 Prüfung von Beton in Bauwerken – Teil 4: Bestimmung der Ultraschall-Impulsgeschwindigkeit; Deutsche Fassung EN 12504-4:2021
DIN EN 1992-1-1/A1 | 2015-03 Eurocode 2 Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau
DIN EN 1504-9 | 2008-11 Produkte und Systeme für den Schutz und die Instandsetzung von Betontragwerken – Definitionen, Anforderungen, Qualitätsüberwachung und Beurteilung der Konformität – Teil 9: Allgemeine Grundsätze für die Anwendung von Produkten und Systemen

nicht zerstörungsfreie Bauwerksprüfung

Nicht zerstörungsfreie Prüfungen entsprechend den Vorgaben des Deutschen Instituts für Normung (DIN) sowie unter der Einhaltung der Auflagen durch die Europäischen Normen (EN)

DIN EN 14629 | 2007-06 Produkte und Systeme für den Schutz und die Instandsetzung von Betontragwerken – Prüfverfahren – Bestimmung des Chloridgehaltes in Festbeton; Deutsche Fassung EN 14629:2007
DIN EN 14630 | 2007-1 Produkte und Systeme für den Schutz und die Instandsetzung von Betontragwerken – Prüfverfahren – Bestimmung der Karbonatisierungstiefe im Festbeton mit der Phenolphthalein-Prüfung
DIN EN 14651 | 2007-12 Prüfverfahren für Beton mit metallischen Fasern – Bestimmung der Biegezugfestigkeit
DIN EN 12504-3 | 2005-07 Prüfung von Beton in Bauwerken – Teil 3: Bestimmung der Ausziehkraft; Deutsche Fassung EN 12504-3:2005
DIN EN 12504-1 | 2021-02 Prüfung von Beton in Bauwerken – Teil 1: Bohrkernproben – Herstellung, Untersuchung und Prüfung der Druckfestigkeit; Deutsche Fassung EN 12504-1:2019 + AC:2020
DIN EN 15304 | 2010-06 Bestimmung des Frost-Tau-Widerstandes von dampfgehärtetem Porenbeton
DIN EN 772-11 | 2011-07 Prüfverfahren für Mauersteine – Teil 11: Bestimmung der kapillaren Wasseraufnahme von Mauersteinen aus Beton, Porenbetonsteinen, Betonwerksteinen und Natursteinen sowie der anfänglichen Wasseraufnahme von Mauerziegeln; Deutsche Fassung EN 772-11:2011
DIN 1048-2 | 1991-06 Prüfverfahren für Beton; Festbeton in Bauwerken und Bauteilen [2015-09 zurückgezogen ohne Ersatz]
DIN 18560-1 | 2021-07 Estriche im Bauwesen – Teil 1: Allgemeine Anforderungen, Prüfung und Ausführung [Berichtigung 1]

wiederkehrende Bauwerksprüfung

Widerkehrende Prüfungen entsprechend den Vorgaben des Deutschen Instituts für Normung (DIN) sowie unter der Einhaltung der Regeln des Vereins Deutscher Ingenieure e.V. (VDI)

DIN 1076 | 1999-11 Ingenieurbauwerke im Zuge von Straßen und Wegen – Überwachung und Prüfung
VDI 6200 | 2010-02 Standsicherheit von Bauwerken – Regelmäßige Überprüfung

sonstige Prüfverfahren

Frischbetonprüfungen nach DIN EN 12350 Teil 1 bis 12

DIN EN 12350-1 | 2019-09 Prüfung von Frischbeton – Teil 1: Probenahme und Prüfgeräte; Deutsche Fassung EN 12350-1:2019
DIN EN 12350-2 | 2019-09 Prüfung von Frischbeton – Teil 2: Setzmaß; Deutsche Fassung EN 12350-2:2019
DIN EN 12350-3 | 2019-09 Prüfung von Frischbeton – Teil 3: Vébé-Prüfung; Deutsche Fassung EN 12350-3:2019
DIN EN 12350-4 | 2019-09 Prüfung von Frischbeton – Teil 4: Verdichtungsmaß; Deutsche Fassung EN 12350-4:2019
DIN EN 12350-5 | 2019-09 Prüfung von Frischbeton – Teil 5: Ausbreitmaß; Deutsche Fassung EN 12350-5:2019
DIN EN 12350-6 | 2019-09 Prüfung von Frischbeton – Teil 6: Frischbetonrohdichte; Deutsche Fassung EN 12350-6:2019
DIN EN 12350-7 | 2022-05 Prüfung von Frischbeton – Teil 7: Luftgehalt – Druckverfahren; Deutsche Fassung EN 12350-7:2019 + AC:2022
DIN EN 12350-8 | 2019-09 Prüfung von Frischbeton – Teil 8: Selbstverdichtender Beton – Setzfließversuch; Deutsche Fassung EN 12350-8:2019
DIN EN 12350-9 | 2010-12 Prüfung von Frischbeton – Teil 9: Selbstverdichtender Beton – Auslauftrichterversuch; Deutsche Fassung EN 12350-9:2010
DIN EN 12350-10 | 2010-12 Prüfung von Frischbeton – Teil 10: Selbstverdichtender Beton – L-Kasten-Versuch; Deutsche Fassung EN 12350-10:2010
DIN EN 12350-11 | 2010-12 Prüfung von Frischbeton – Teil 11: Selbstverdichtender Beton – Bestimmung der Sedimentationsstabilität im Siebversuch; Deutsche Fassung EN 12350-11:2010
DIN EN 12350-12 | 2010-12 Prüfung von Frischbeton – Teil 12: Selbstverdichtender Beton – Blockierring-Versuch; Deutsche Fassung EN 12350-12:2010

Festbetonprüfungen nach DIN EN 12390 Teil 1 bis 12

DIN EN 12390-1 | 2021-09 Prüfung von Festbeton – Teil 1: Form, Maße und andere Anforderungen für Probekörper und Formen; Deutsche Fassung EN 12390-1:2021
DIN EN 12390-2 | 2019-10 Prüfung von Festbeton – Teil 2: Herstellung und Lagerung von Probekörpern für Festigkeitsprüfungen; Deutsche Fassung EN 12390-2
DIN EN 12390-3 | 2019-10 Prüfung von Festbeton – Teil 3: Druckfestigkeit von Probekörpern; Deutsche Fassung EN 12390-3:2019
DIN EN 12390-4 | 2020-04 Prüfung von Festbeton – Teil 4: Bestimmung der Druckfestigkeit – Anforderungen an Prüfmaschinen; Deutsche Fassung EN 12390-4:2019
DIN EN 12390-5 | 2019-10 Prüfung von Festbeton – Teil 5: Biegezugfestigkeit von Probekörpern; Deutsche Fassung EN 12390-5:2019
DIN EN 12390-6 | 2010-09 Prüfung von Festbeton – Teil 6: Spaltzugfestigkeit von Probekörpern; Deutsche Fassung EN 12390-6:2009
DIN EN 12390-7 | 2021-01 Prüfung von Festbeton – Teil 7: Rohdichte von Festbeton; Deutsche Fassung EN 12390-7:2019 + AC:2020
DIN EN 12390-8 | 2019-10 Prüfung von Festbeton – Teil 8: Wassereindringtiefe unter Druck; Deutsche Fassung EN 12390-8:2019
DIN EN 12390-10 | 2019-08 Prüfung von Festbeton – Teil 10: Bestimmung des Karbonatisierungswiderstandes von Beton bei atmosphärischer Konzentration von Kohlenstoffdioxid; Deutsche Fassung EN 12390-10:2018
DIN EN 12390-11 | 2015-11 Prüfung von Festbeton – Teil 11: Bestimmung des Chloridwiderstandes von Beton – Einseitig gerichtete Diffusion; Deutsche Fassung EN 12390-11:2015
DIN EN 12390-12 | 2020-04 Prüfung von Festbeton – Teil 12: Bestimmung des Karbonatisierungswiderstandes von Beton – Beschleunigtes Karbonatisierungsverfahren; Deutsche Fassung EN 12390-12:2020‘

Festbetonprüfungen nach DIN EN 12390 Teil 14 bis 19

DIN EN 12390-14 | 2018-10 Prüfung von Festbeton – Teil 14: Teiladiabatisches Verfahren zur Bestimmung der Wärme, die während des Erhärtungsprozesses von Beton freigesetzt wird; Deutsche Fassung EN 12390-14:2018
DIN EN 12390-15 | 2019-10 Prüfung von Festbeton – Teil 15: Adiabatisches Verfahren zur Bestimmung der Wärme, die während des Erhärtungsprozesses von Beton freigesetzt wird; Deutsche Fassung EN 12390-15:2019
DIN EN 12390-16 | 2019-12 Prüfung von Festbeton – Teil 16: Bestimmung des Schwindens von Beton; Deutsche Fassung EN 12390-16:2019
DIN EN 12390-17 | 2019-12 Prüfung von Festbeton – Teil 17: Bestimmung des Kriechens von Beton unter Druckspannung; Deutsche Fassung EN 12390-17:2019
DIN EN 12390-19 | 2023-07 Prüfung von Festbeton – Teil 19: Bestimmung des elektrischen Widerstands; Deutsche Fassung EN 12390-19:2023
